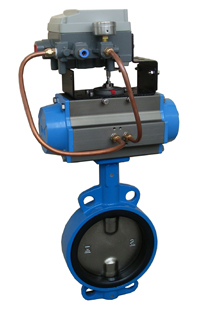

气动调节蝶阀|气动高性能蝶阀
发布时间:2013/7/16 9:45:56
技术参数
气缸选配:意大利LALLY,美国BITORQ
气缸形式:双作用单作用(弹簧复位式)
环境温度: -20℃-+80℃
气源压力:双作用4~8bar、单作用5~8bar
附件选项(可选)
回讯器:也叫限位开关,远程反馈开关信号(普通型、防爆型可选)
电磁阀:双作用选二位五通、单作用选二位三通(普通型、防爆型,多种电压可选)
三联件:可对气源稳压、过滤、气缸加润滑油
手轮机构:转动手轮机构,可实现手动开、关阀
电气定位器:输入4~20mA信号,实现阀门调节功能(普通型、防爆型可选)
备注: 气缸参数请另参考所选配的气动执行器资料.
设计制造验收:ISO 10631—1991
阀门结构长度:ISO 5752—1988
阀门法兰连接:ISO 7005.2
阀门 检验:ISO/DIN 5208—1987
驱动装置连接: ISO/DIN 5211—1982
公称压力:PN0.6Mpa、PN1.0Mpa、PN1.6Mpa
连接方式:对夹、法兰连接
阀体材质:球墨铸铁、灰铸铁、铸钢、不锈钢
阀板材质:球铁镀镍磷、球铁覆尼龙、不锈钢(304、316、316L)、哈式合金
密封材料:丁腈橡胶NBR、三元乙丙EPDM(可选耐热、耐磨)、聚四氟乙烯PTFE
阀 杆:碳钢镀镍磷、416/304/316
详细介绍:
★气动执行器意大利进口,表面经阳极氧化处理,齿轮齿条结构,
★有开关两个位置+/-5°行程调节,NAMUR标准气源接口,可与电磁阀直接连接
★正常使用寿命可达100万次
★ 阀体、阀板、阀轴同心结构设计,100%双向气泡级密封
★无支架外型结构紧凑,重量轻,体积小
★采用无销连接,使介质与金属完全隔离,维护简便易行
★无靠背设计保证了阀门安装完毕后不增加扭距
★蝶板为进口高性能喷涂板,比普通板更加耐磨,寿命寿命更长
★适用介质:气体、水及油类等
用途:本蝶阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节流量之用。
◇ 型号编制表
气动/电动 蝶阀 选型表
LD 动作方式 连接方式 结构形式 密封材料- 压力 _阀体材质 _阀板材质 DN(通径)
型号
|
1动作方式
|
2连接方式
|
3结构形式
|
4密封材料
|
5压力Mpa
|
6阀体材质
|
7阀板材质
|
LD
|
3:蜗轮
|
4:法兰
|
1:中线
|
X:EPDM
|
0.6
|
Z:铸/球铁
|
Q:球铁镀镍
|
6:气动
|
7:对夹
|
3:三偏心
|
F:PTFE
|
1.0
|
C:铸钢
|
N:尼龙覆层
|
|
9:电动
|
8:卡箍
|
H:合金
|
1.6
|
P:304
|
P:304
|
||
N: 尼龙
|
2.5
|
R:316
|
R:316
|
||||
V:氟橡胶
|
|
RL:316L
|
F4:全包PTFE
|
||||
S:UPVC
|
S:UPVC
|
||||||
G:PP
|
G:PP
|
举例:
2、 气动塑料蝶阀:阀体:UPVC,阀板UPVC,对夹连接,压力10公斤,密封:EPDM,通经50,那这个气动塑料蝶阀的型号就是:LD671X-10S DN50
尺寸表(mm)
SIZE
|
DN
|
A
|
B
|
C
|
D
|
E
|
ФF
|
G
|
H
|
DN40
|
40
|
139.5
|
130.0
|
30.0
|
41.0
|
33.0
|
50.0
|
89.5
|
277.5
|
DN50
|
50
|
139.5
|
130.0
|
30.0
|
41.0
|
42.6
|
52.0
|
89.5
|
289.5
|
DN65
|
65
|
162.0
|
143.0
|
35.5
|
45.0
|
45.6
|
52.0
|
100.5
|
319.5
|
DN80
|
80
|
162.0
|
155.0
|
35.5
|
45.0
|
45.6
|
52.0
|
100.5
|
344.5
|
DN100
|
100
|
207.0
|
170.0
|
42.0
|
52.5
|
51.6
|
72.0
|
117.0
|
391.0
|
DN125
|
125
|
237.5
|
190.0
|
47.5
|
58.5
|
55.6
|
72.0
|
128.5
|
438.5
|
DN150
|
150
|
271.5
|
210.0
|
55.0
|
68.0
|
55.6
|
72.0
|
141.5
|
483.5
|
DN200
|
200
|
366.0
|
243.0
|
68.0
|
80.0
|
59.6
|
97.0
|
183.5
|
593.5
|
DN250
|
250
|
366.0
|
282.0
|
68.0
|
80.0
|
67.6
|
97.0
|
183.5
|
667.5
|
DN300
|
300
|
522.0
|
310.0
|
87.0
|
100.0
|
77.6
|
122.0
|
218.0
|
767.0
|
