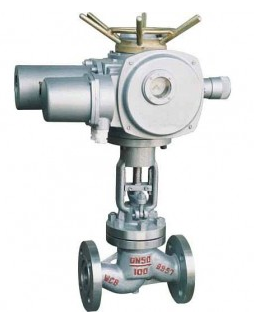

J941Y电动截止阀|电动截止阀

一、J941Y电动截止阀的介绍：



  J941Y型法兰连接电动截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。J941Y截止阀的驱动方式为电动。也有按用方要求做成手动、齿轮传动、气动等。截止阀比起铸铁、碳钢截止阀，要更耐高温，最高温度可550℃，是铸铁材质截止阀的5倍左右。耐高压范围最高可达16Mpa。是高温高压管道的不二道选。

二、J941Y的使用范围

产品类型	适用介质	适用温度
J941Y-C型	水、蒸汽、油品	≤425℃
J941Y-I型		≤550℃

由于介质通过铬钼钢截止阀时的流动方向发生了变化，因此铬钼钢截止阀的最小流阻也较高于大多数其他类型的阀门。然而，根据阀体结构和阀杆相对于进、出口通道的布局，这种状况是可以改善的。同时．由于铬钼钢截止阀阀瓣开与关之间行程小，密封面又能承受多次启闭，因此它很适用于需要频繁开关的场合。

三、主要零件材料：

产品类型 Product classification	零件名称Part name
	阀体 阀盖 Body bonnet	阀杆 Valve stem	阀瓣 Disc	密封面 Sealing face	阀杆螺母 Yoke nut	填料 Packing	紧固件 Fastener	手轮 Handwheel
J941Y-C型	25、WCB	铬不锈钢 Cr.Stainless steel	2Cr1325	钴基硬质合金钢 steelY:Co-based carbide alloy steel	铝青铜 Albronze	柔性石墨 Flexible graphite	优质碳钢 High-grade carbon steel	可锻铸铁 Forgeable cast-iron
J941Y-I型	铬钼钢 Cr.Mo steel	铬钼钢 Cr.Mo steel	合金钢 Alloy steel	钴基硬质合金钢 C0-based carbide alloy steel	铝青铜 Albronze	柔性石墨 Flexible graphite	合金钢 Alloy steel	可锻铸铁 Forgeable cast-iron

四、J941Y电动法兰截止阀主要尺寸和重量：

公称通径 DNNominal diameter	主要外形尺寸和连接尺寸(mm)									重量(kg) Weight
	L	D	D1	D2	b	f	z-d	H	D0
J941Y-16C J941Y-16I
10	130	90	60	40	14	2	4-14	198	120	4.7
15	130	95	65	45	16	2	4-14	218	120	5.2
20	150	105	75	55	16	2	4-14	258	140	7.1
25	160	115	85	65	16	2	4-14	275	160	7.4
32	180	135	100	78	18	2	4-18	280	180	8.5
40	200	145	110	85	18	3	4-18	330	200	12.5
50	230	160	125	100	18	3	4-18	350	240	20
65	290	180	145	12	18	3	4-18	400	280	25
80	310	195	160	135	20	3	8-18	355	280	35
100	350	215	180	155	22	3	8-18	415	320	50
125	400	245	210	185	24	3	8-18	460	360	75
150	480	280	240	210	24	3	8-23	510	400	100
200	600	335	295	265	26	3	12-23	710	400	210
250	650	405	355	320	30	3	12-23	786	450	446
300	750	460	410	375	30	3	12-23	925	500	648
