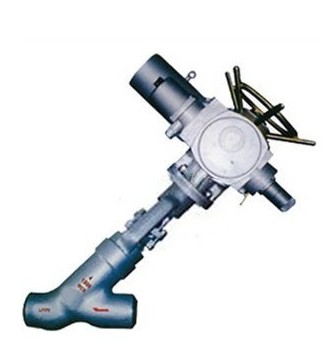

J965Y电动直流对焊截止阀
发布时间：2013/8/29 8:12:09
一、电动直流对焊截止阀 产品概述
电动直流对焊截止阀是采用高品质截止阀和高精度电动执行器组成。电动直流对焊截止阀结构合理，性能优良，造型美观，适用的压力范围广，主要用来接通或截断管路中的介质，电动直流对焊截止阀具有耐磨、耐高温，抗擦伤性能好、使用寿命长等优点。
二、电动直流对焊截止阀 设计采用标准
1、设计制造JB3595规定。
2、结构长度按JB3595规定或按用户要求。
3、连接端按JB3595规定或按用户要求。
4、阀门检查和试验按JB3595规定。
三、电动直流对焊截止阀 主要零件材料
| 零件名称 | 材料牌号 | ||
|---|---|---|---|
| 阀体 | WCB | WC6 | WC9 |
| 活塞 | A105 | WC6 | WC9 |
| 阀盖 | 25 | 12Cr1MoVA | |
| 阀杆 | 1Cr17Ni2 | 20Cr1Mo1V1A | |
| 密封环 | 05F | 05F | 柔性石墨 |
| 四开环 | 1Cr13 | 20CrMOIVIA | |
| 填料 | BSP-600 | BSP-600 | |
| 支架 | WCB | WCB | |
| 阀杆螺母 | ZQAL9-4 | ZQAL9-4 | |
四、电动直流对焊截止阀 主要性能规范
| 试验压力（MPa） | 公称压力（MPa） | 压力级（class） | JIS（K） | |||||
|---|---|---|---|---|---|---|---|---|
| 16.0 | 20.0 | 25.0 | 32.0 | 900 | 1500 | 20K | 40K | |
| 强度试验 | 24.0 | 30.0 | 37.5 | 48.0 | 22.5 | 39.0 | 7.5 | 16.5 |
| 密封试验 | 17.6 | 22.0 | 27.5 | 35.2 | 16.5 | 28.6 | 5.5 | 12.1 |
| 工作温度 | ≤425℃ | |||||||
| 适用介质 | 水、蒸汽、腐蚀性介质 | |||||||
五、电动直流对焊截止阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式（开关型，调节型）、控制信号（4-20mA,1-5V）、作用方式（电-开式，电-关式）
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
