Q944(5)电动三通球阀|防爆三通球阀|高压三通球阀

发布时间：2013/8/26 6:17:00

一、电动三通球阀概述

Q944(5)电动三通球阀由CHR系列智能式电动执行机构和三通球阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。
两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流电动三通法兰球阀采用YH精小型电动执行器、DZW，DQW电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。

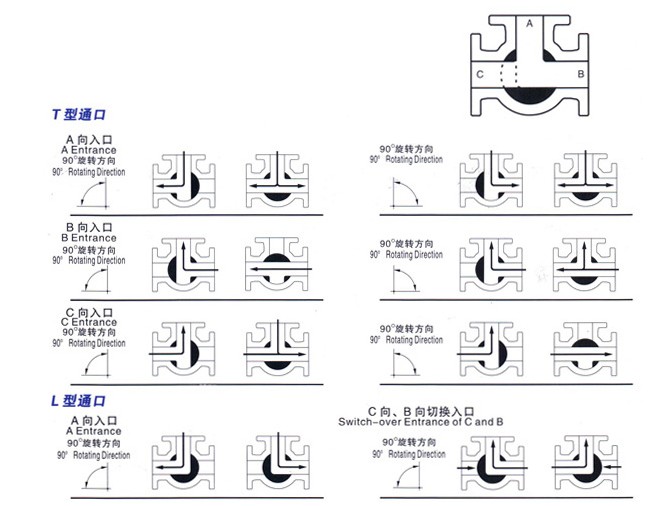

二、电动三通球阀流向原理图

1．三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。

2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。

3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。

4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。

三、电动三通球阀主要技术指标

控制精度：0.1%～3.1%可调。
接受控制信号：0～10mA.DC、4～20mA.DC或1～5V.DC。
按键选择：1、输入信号中断时：“中断”模态（开、停、关）2、正逆动作选择3、控制精度选择。
电动装置全开、全闭位置自动定位标定，方便准确。
按输入信号和电动装置位置进行智能步距调整自动定位，抑制振荡精度高。
输出电动装置位置信号：4～20mA.DC对应电动装置全闭、全开。
