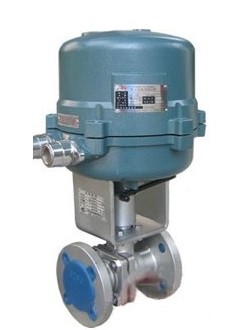

ZHRO电动O型球阀|电动防爆球阀

一、电动O型球阀 结构特点及应用范围



ZHRO型电动O型球阀，是由电子式角行程电动执行机构3610R或3410R系列与球阀调节机构组成。具有结构简，切换迅速、流通能力大，零泄漏等特点，适用于高粘度、含纤维、固体颗粒流体的场合，广泛应用于石油化工，冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。

二、电动防爆球阀 设计标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

三、电动防爆球阀 主要技术参数

公称通径 mm		15	20	25	32	40	50	65	80	100
额定流量系数Kv		20	38	72	110	170	270	380	510	940
公称压力 MPa		1.0；1.6；2.5；4.0；6.4
额定转角 °		0～90
流量特性		快开
介质温度 ℃		-20～120
阀体材质		HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球体材质		1Cr18Ni9；0Cr18Ni12Mo2Ti
配执行机构型号	PN10、16	361RSA-05 341RSA-05			361RS(X)B-10 341RS(X)B-10			361RSC-30 341RSC-30
	PN40	361RS(X)B-10 341RS(X)B-10			361RSC-30 341RSC-30			361RSD-150 341RSD-150

四、电动防爆球阀 执行器主要技术参数

类别	型 号	输出力矩 N.m	动作时间 S/90°	技术参数
普通型	361RSA-05 341RSA-05	50	17	电 源：220±10%Va.c.50Hz 驱动电机：交流可逆电机 输入信号：1-5V d.c. 4-20mA d.c.(信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4
	361RSB-10 341RSB-10	100	18
	361RSC-30 341RSC-30	300	24
	361RSD-150 341RSD-150	1500	42
防爆型	361RXB-10 341RXB-10	100	18

四、电动防爆球阀 主要外形尺寸

PN16电动防爆球阀外形尺寸

公称通径	L	D	D1	D2	n-d	H	D3
15	130	95	65	46	4-φ14	322	260
20	140	105	75	56	4-φ14	325	260
25	150	115	85	65	4-φ14	333	260
32	164	135	100	76	4-φ18	427	290
40	180	145	110	84	4-φ18	448	290
50	200	160	125	99	4-φ18	456	290
65	220	185	145	118	4-φ18	495	380
80	250	195	160	132	8-φ18	535	380
100	280	215	180	156	8-φ18	568	380
125	320	245	210	184	8-φ18	635	380
150	360	280	240	211	8-φ22	700	380
200	400	335	295	266	12-φ22	860	520

PN40电动防爆球阀外形尺寸

公称通径	L	D	D1	D2	n-d	H	D3
20	140	105	75	65	4-φ14	366	290
25	150	115	86	76	4-φ18	366.5	290
32	180	140	100	84	4-φ18	426	380
40	200	150	110	99	4-φ18	506	380
50	220	165	125	118	4-φ18	516	380
65	250	185	145	132	8-φ18	610	520
80	280	200	160	156	8-φ18	670	520
100	320	235	190	184	8-φ22	698	520
125	400	270	220	211	8-φ26	710	520
150	400	300	250	284	8-φ26	730	520

五、电动防爆球阀 订货须知　

1.产品型号与名称 2.公称通径DN及额定流量系数KV 3.公称压力和压差 4.流量特性 5.阀体和阀内组件材料 6.适用温度 7.是否带附件 8.控制信号是4-20mA电流或1-5v电压信号
感谢您访问我们的网站，如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服！
