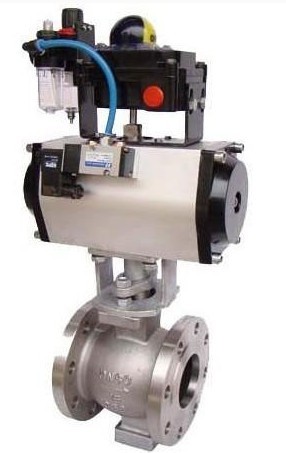

VQ647气动V型球阀|气动偏心球阀

一、气动V型球阀 概述

    VQ647气动V型活塞式调节球阀（简称调节球阀），是一种旋转型调节球阀，为气动单元组合仪表中的执行单元，一般与电气阀门定痊器或气动阀门定位器组合使用。阀芯开有V型切口，与阀座相对转动产生剪切力，防止卡死。特别适用于泥浆和含有纤维介质，以及含有微小固体悬浮物介质的调节。因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量调节，以达到生产过程按控制要求。



本系列产品公称压力等级有PN16、64，公称通径范围从25mm至　300mm ,允许泄漏量等级有Ⅳ级和Ⅵ级。

二、气动V型球阀 主要零件材料

阀体、　阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti、　ZG0Cr18Ni12Mo2Ti
阀　杆：0Cr17Ni12Mo2、0Cr17Ni14Cu4Nb
阀　板：ZG1Cr18Ni9、C0Cr18Ni12Mo2Ti
阀杆（板）轴承：0Cr17Ni12Mo2
阀　芯：增强聚四氟乙烯、司钛莱合金堆焊
阀座（密封环）：聚四氟乙烯（增强）、1Cr18Ni9Ti、Cr18Ni12Mo2Ti
压　圈：0Cr17Ni12Mo2
填　料：聚四氟乙烯、石墨
阀 座 托 架 ：0Cr17Ni12Mo2 垫　环：氟橡胶0形圈

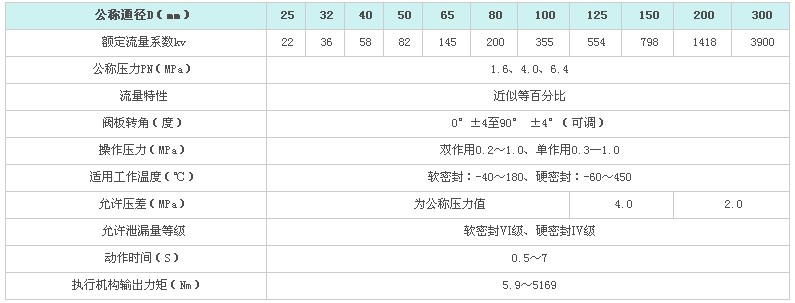

三、气动V型球阀 主要技术参数

*本产品性能指标贯彻GB/T4213—92。

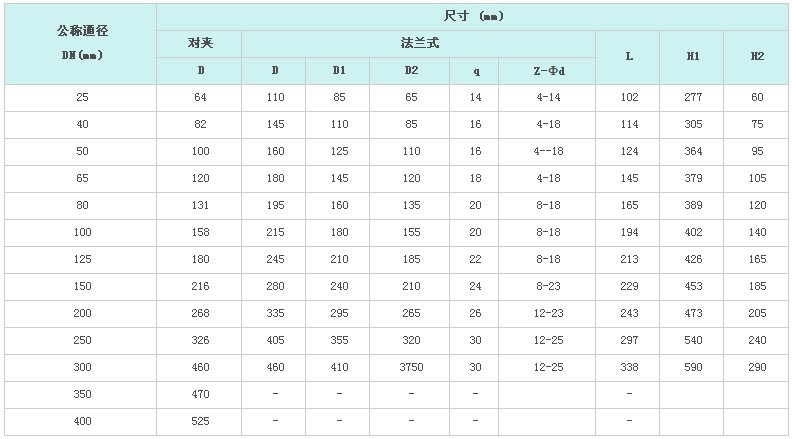

四、气动V型球阀 外形连接尺寸
