Q611N气动高压球阀

发布时间：2013/8/17 9:59:09

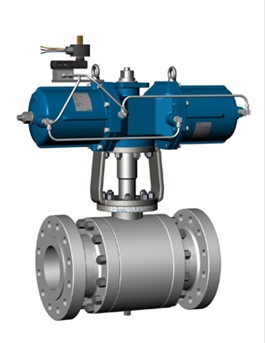

Q611N气动高压球阀

气动高压球阀分为气动高压法兰球阀、气动焊接高压球阀、气动高压内螺纹球阀三种。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。可采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动高压球阀按其密封性能分为金属密封与软密封。气动高压球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动高压球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动高压球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制

二、气动高压球阀阀体

阀体形式	三段式锻造阀体
公称通径	DN15～300mm、1/2"～12"
公称压力	国标PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美标ANSI 150、300、600、900LB
法兰标准	ANSI、GB、JB、HG等
连接形式	法兰式、焊接式、螺纹式(适用于PN10MPa以内)
阀盖形式	整体式
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

三、气动高压球阀阀内件

阀芯形式	O型球体阀芯
流量特性	快开特性

四、气动高压球阀执行机构

执行器型号	GT、SR、ST、AT、AW系列单(双)作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-20～+90℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

五、气动高压球阀性能指标

公称通径 DN(mm)	DN15～300mm、1/2"～12"
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量Q	软密封为零泄露；金属密封符合ANSI B16.104 IV级标准
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的2%

六、气动高压球阀零件材料

零件名称	材料
阀体、阀盖	WCB	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
球体	2Cr13	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆	2Cr13	316L	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
阀座密封圈	PTFE、碳素纤维＋PTFE、对位聚苯
螺柱、螺母	35 35CrMoA(B7) 45(2H)	2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
密封填料	Ｖ型PTFE、柔性石墨

七、气动高压球阀性能规范

公称通径DN(mm)		DN15-300							1/2"～12"
公称压力	PN(MPa)	1.6	2.5	4.0	6.4	10.0	16.0	25.0	150	300	400	600	900	1500
试验压力	强度试验	2.4	3.75	6.0	9.6	15.0	24.0	37.5	3.1	7.8	10.2	15.3	23.1	38.4
	密封试验	1.76	2.75	4.4	7.04	11.0	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

八、气动高压球阀主要外形及连接尺寸

公称通径 DN(mm)	15～300、1/2"～12"
L	由于该阀门为订做产品及各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部，技术人员将会为您提供完整的图纸及技术资料，所有外型结构尺寸需以工程师设计为准。
H、H1、H2
D
D1
D2
A1
b
