ZAZM型电动调节阀
发布时间：2013/7/9 10:10:45

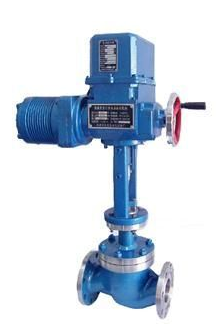

一、电动套筒调节阀 概述
ZAZM电动套筒调节阀由DDZ型系列直行程电动执行机构和套筒阀两部分组成。以单相交流220V电源为动力，接受0～10mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、液等工艺参数的连接调节。
该产品具有比双座阀大的流量系数，且允许压差大稳定性好，工作不易产生振动，适用性强等优点，广泛应用于电力、冶金、化工、轻工等工业部门的自动控制系统。
二、电动套筒调节阀 主要技术参数和性能指标
1、产品型号
| 产品型号 |
ZAZM-16型 |
ZAZM-40型 |
ZAZM-64型 |
ZAZM-64G型 |
2、主要技术参数
| 公称通径DN（mm） |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
|
|
额定流量数Kv |
全量 |
15 |
35 |
50 |
125 |
190 |
400 |
630 |
|
0.6 |
9 |
20 |
30 |
75 |
115 |
240 |
350 |
|
|
流量持性 |
直线、等百分比 |
|||||||
|
公称压力PN（MPa） |
1.6，4.0，6.4 |
|||||||
|
连接型式 |
JB/T79-1994 |
|||||||
|
配用执行机构型号 |
DKZ-310 |
DKZ-410 |
DKZ-410 |
|||||
|
出轴推力（N） |
4000 |
6400 |
6400 |
|||||
|
行程L（mm） |
16 |
25 |
40 |
60 |
||||
|
全行程时间（s） |
12.5 |
20 |
32 |
37 |
||||
|
作用方式 |
电开式（K）常用；电关式（B） |
|||||||
|
输入信号 |
0～10mA，4～20mA DC |
|||||||
|
供电电源 |
220V；50～60Hz |
|||||||
|
固有可调比R |
30:1 |
|||||||
3、主要技术性能范围
| 项目 |
技术性能指标 |
|
基本误差% |
≤±5 |
|
回差% |
≤3 |
|
死区% |
≤5 |
|
汇漏量 |
0.01%X阀额定容量 |
|
额定流量系数误差% |
≤±10 |
4、阀门材料和适用温度范围
| 阀体材料 |
材料牌号 |
公称压力 |
适用温度范围（℃） |
|
|
常温型 |
热片型 |
|||
|
铸钢 |
WCB |
4.0，6.4 |
-40～250 |
-40～450 |
|
不锈钢 |
0Cr18Ni9 |
4.0，6.4 |
-40～250 |
-60～450 |
5、允许压差
标准组配的电动套筒调节阀允许压差较大，但考虑到介质流体对阀塞、套筒的冲蚀和高压差引起的噪声、振动，因此当阀的压差超过3MPa时；则应采取相应的工艺措施。
6、外形尺寸
| 公称通径（mm） |
AxB |
L |
H1 |
H2 |
|||
|
PN1.6 |
PN4.0 |
PN6.4 |
常温型 |
热片型 |
|||
|
25 |
230x460 |
184 |
197 |
210 |
668 |
819 |
75 |
|
40 |
222 |
235 |
251 |
684 |
835 |
95 |
|
|
50 |
254 |
267 |
286 |
684 |
835 |
98 |
|
|
80 |
230x530 |
298 |
317 |
337 |
785 |
946 |
130 |
|
100 |
352 |
368 |
394 |
795 |
946 |
156 |
|
|
150 |
260x630 |
451 |
473 |
508 |
945 |
1160 |
208 |
|
200 |
600 |
615 |
650 |
945 |
1160 |
250 |
|
|
250 |
650 |
670 |
690 |
1050 |
1320 |
265 |
|
|
300 |
740 |
770 |
800 |
1145 |
1380 |
295 |
|
