ZDLN电动高温调节阀

发布时间：2013/9/7 16:05:42

ZDLN电动高温调节阀

一、高温电动双座调节阀概述

【高温型电动调节阀】基本说明产品名称：电子式电动套筒调节阀产品特点电子式电动套筒调节是由3810L系列电子式电动执行机构和套筒调节阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号AC单相电源线即可控制运转，调节机构采用平衡式阀塞结构，具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差较大特点。使用于流量大，泄漏量要求不严格的场合。
【高温型电动调...

二、主要技术参数和性能指标

1、主要技术参数

公称通径DN（mm）	25	32		40	50	65	80	100	125	150	200	250	300
阀座直径DN（mm）	26,24	32,30		40,38	50,48	66,64	80,78	100,98	125,123	150,148	200,197	252,248	303,297
额定流量数Kv	10	16		25	40	63	100	160	250	400	630	1000	160
流量持性	直线、等百分比
公称压力PN（MPa）	1.6，4.0，6.4											4.0,6.4
连接型式	JB/T79-1994
配用执行机构型号	DKZ-310					DKZ-410			DKZ-410			DKZ-510
出轴推力（N）	4000					6400			6400			16000
行程L（mm）	16		25			40			60			100
全行程时间（s）	12.5		20			32			37			62
作用方式	电开式（K）常用；电关式（B）
输入信号	0～10mA4～20mADC
供电电源	220V；50～60Hz
固有可调比R	30:1

2、主要技术性能范围

项目	技术性能指标
基本误差%	≤±5
回差%	≤3
死区%	≤5
汇漏量	0.01%X阀额定容量
额定流量系数误差%	≤±10

3、阀门材料和适用温度范围

阀体材料	材料牌号	公称压力	适用温度范围（℃）
阀体材料	材料牌号	公称压力	常温型	高温型
铸钢	WCB	4.0，6.4	-40～250	-40～450
不锈钢	0Cr18Ni9	4.0，6.4	-40～250	-60～450

4、允许压差
标准组配的电动双座调节阀考虑到介质对阀芯、阀座的冲蚀和高压差引起的噪声、振动，一般情况下，阀的压差不应超过1MPa，如压差较高，则应采取相应的工艺措施。

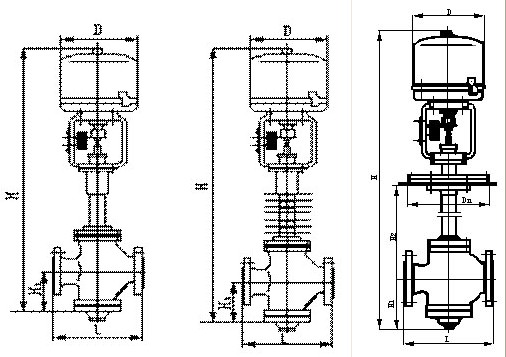

5、外形尺寸

公称通径（mm）	AxB	L			H1		H2
公称通径（mm）	AxB	PN1.6	PN4.0	PN6.4	常温型	高温型	H2
25	230x460	185	190	200	670	820	104
32		200	210	210	673	823	107
40		220	230	230	693	843	126
50		250	255	255	698	848	131
65		275	285	285	799	959	175
80	230x530	300	310	310	809	969	190
100		350	355	355	821	981	202
125		410	425	425	872	1087	250
150		450	460	460	882	1097	260
200	260x630	550	560	560	924	1139	302
250		670	660	660	1156	1368	422
300		740	785	785	1215	1427	484

6、型号说明

类型	标准型	低温型	散热型	波纹管型	夹套保温型	调节切断型	衬氟型
代号	无	D	G	W	J	Q	F
