ZRSW电动微小流量调节阀

一、电动微小流量调节阀 概述



ZRSW系列微小流量调节阀是专门针对小流量调节而开发的小口径调节阀。它具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。它适用于液体、蒸汽等 介质的注流量调节场合。

本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。

二、电动微小流量调节阀 主要零部件参数

本体部分
● 阀体形式：直通锻造阀体
● 阀体材质：20# F22 304 316
● 公称通径：DN1.5～DN20
● 公称压力：PN1.6 4.0 10.0 16.0 20.0 32.0MPa
ANSI 150 300 600 900 1500LB
连接形式：法兰:FF RF RTJ等
螺纹:NPT
焊接:SW BW
● 结构长度：符合IEC534
● 阀盖形式：一体式
● 填 料：聚四氟乙烯 柔性石墨等
● 密 封 垫：金属夹石墨密封垫 四氟乙烯垫等
阀内部件
● 阀芯型式：单座柱塞式
● 流量特性：等百分比、线性
执行机构
● 3810系列、PSL系列、CV3000系列

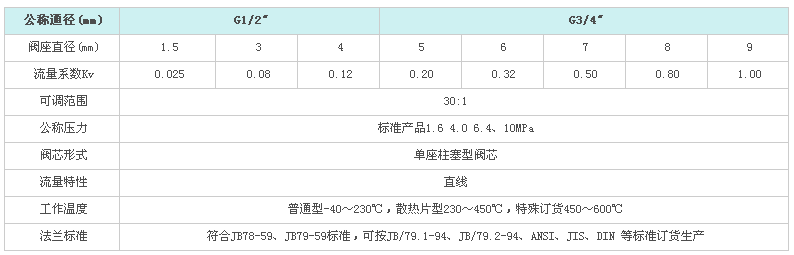

三、电动微小流量调节阀 主要技术参数

注： 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。

四、电动微小流量调节阀 主要外形尺寸
