ZDLP电动低温调节阀
发布时间：2013/9/12 14:41:16
一、ZDLP电动低温调节阀 产品概述
ZDLP电动低温调节阀，是由3810系列(PSL系列)电动执行器与低温型调节阀阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动低温调节阀适合于低于0～-250℃状态下工作，由电动执行机构和带长颈接管的阀体组成，长颈接管的作用是使阀杆密封出接近常温下工作，并减少外界热能传入。为减少传递，长颈采用薄壁结构。
二、ZDLP电动低温调节阀 主要技术参数

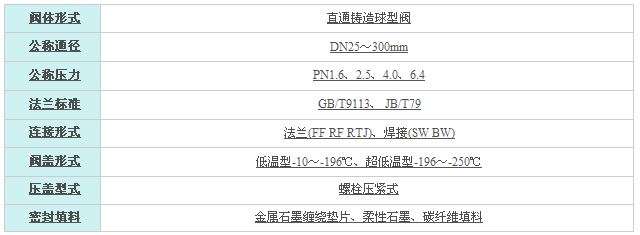

1、电动低温调节阀 阀体
2、电动低温 阀内件

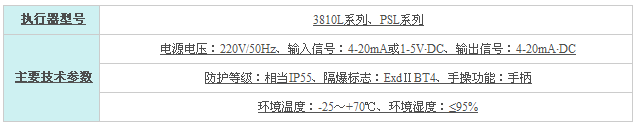

3、电动低温调节阀 执行机构
4、电动低温调节阀 主要零件材料
|
1
|
阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
阀座、套筒
|
304
|
304
|
316
|
316L
|
|
3
|
阀芯
|
304
|
304
|
316
|
316L
|
|
4
|
导向套、并帽
|
304
|
304
|
316
|
316L
|
|
5
|
阀盖
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
6
|
阀杆
|
304
|
304
|
316
|
316L
|
|
7
|
隔热板
|
304
|
304
|
316
|
316L
|
|
8
|
填料
|
金属石墨缠绕垫片/柔性石墨
|
|||
|
9
|
弹簧
|
65Mn
|
304
|
316
|
316L
|
|
10
|
螺母
|
304
|
304
|
316
|
316L
|
5、电动低温调节阀调节阀 主要性能指标
|
项目
|
指标值
|
||
|
基本误差%
|
配3810L±2.5；配PSL±1.0
|
||
|
回差%
|
配381L ±2.0；配PSL±1.0
|
||
|
死区%
|
1.0
|
||
|
始终点偏差%
|
电开
|
始点±2.5
|
终点±2.5
|
|
始点±2.5
|
终点±2.5
|
||
|
电关
|
始点
|
±2.5
|
|
|
终点
|
±2.5
|
||
|
额定行程偏差%
|
≤2.5
|
||
|
泄露量L/h
|
0.01%×阀额定容量
|
||
|
可调范围R
|
30：1
|
||
6、电动低温调节阀额定流量系数Kv、允许压差
|
公称通径 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
阀座直径 dN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
额定流量系数KV
|
单座
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
1000
|
1600
|
|
笼式
|
9
|
15
|
23
|
35
|
59
|
95
|
148
|
236
|
355
|
568
|
885
|
1260
|
|
|
套筒
|
10
|
16
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
100
|
||||||||
|
允许压差(MPa)
|
单座
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0,7
|
0.6
|
0.5
|
0.3
|
0.28
|
|
笼式
|
5.8
|
5.0
|
4.9
|
4.3
|
3.0
|
3.7
|
3.5
|
3.1
|
2.8
|
2,8
|
2.4
|
2.0
|
|
|
套筒
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.5
|
3.1
|
3.1
|
2.6
|
2.2
|
|
7、电动低温调节阀 主要外形及连接尺
|
公称通径 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
L
|
PN16/25
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
550
|
640
|
880
|
|
PN40
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
640
|
760
|
910
|
|
|
PN64
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
670
|
810
|
950
|
|
|
H
|
PN16/25
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
195
|
230
|
|
PN40
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
205
|
245
|
|
|
PN64
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
230
|
260
|
|
|
H1
|
根据实际工况温度而定
|
||||||||||||
|
H2
|
PSL
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
788
|
788
|
|
3810
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
725
|
725
|
|
|
D
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
218
|
218
|
|
|
R
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
310
|
310
|
|
