ZDLS电子式电动角形调节阀
发布时间：2013/9/13 14:46:40
电子式电动角形调节阀 概述
ZDLS电子式电动角形调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。 角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞
1、产品型号
| 产品型号 |
ZAZS-64型 |
ZAZS-64G型 |
2、主要技术参数
| 公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
阀座直径DN(mm) |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数Kv |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
流量特性 |
直线; 等百分比 |
|||||||||||||
|
公称压力PN(MPa) |
6 .4 |
|||||||||||||
|
连接型式 |
法兰连接 PN6.4按JB/T79-1994标准 |
|||||||||||||
|
配用执行机构型号 |
ZAZ-25/DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-510 |
||||||||||
|
出抽推力(N) |
250/4000 |
4000 |
6400 |
16000 |
||||||||||
|
行程L (mm) |
|
16 |
25 |
40 |
60 |
|||||||||
|
全行程时间(s) |
20/8 |
12.5 |
20 |
32 |
37 |
|||||||||
|
作用方式 |
电开式(K常用);电关式(B) |
|||||||||||||
|
供电电源 |
220V;50-60Hz |
|||||||||||||
|
输入信号 |
0-10mA,4-20mADC |
|||||||||||||
|
固有可调比R |
30:1 |
|||||||||||||
3、主要技术性能指标
| 项目 |
技术性能指标 |
|
基本误差% |
≤±5 |
|
回差% |
≤3 |
|
死区% |
≤5 |
|
泄漏量 |
0.01%X阀额定容量 |
|
额定流量系数误差% |
≤±10；当Kv≤6.3时，为≤±15 |
4、阀门材料和适用温度范围
| 阀体材料 |
材料牌号 |
公称压力（MPa） |
适用温度范围℃ |
|
|
常温型 |
垫片型 |
|||
|
铸钢 |
WCB |
6.4 |
-40-250 |
-40-450 |
|
不锈钢 |
0Cr18Ni9 |
6.4 |
-40-250 |
-40-450 |
5、允许压差
| 公称通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
阀座直径(mm) |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
|
允许压差(MPa) |
2.4 |
1.6 |
1.1 |
0.6 |
6.4 |
3.7 |
2.4 |
1.5 |
1.4 |
1.0 |
0.6 |
1.0 |
0.7 |
0.4 |
注 DN20配DKZ-310，其允许压差可达6. 4Mpa

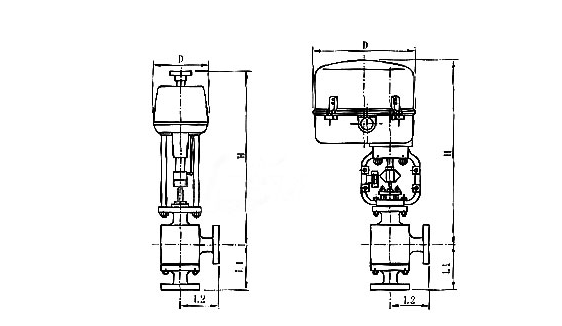

6、外形尺寸
| 公称通径（mm） |
AxB |
L |
H2 |
H1 |
|
|
常温型 |
热片型 |
||||
|
20 |
230x460 |
100 |
100 |
638 |
793 |
|
25 |
115 |
115 |
645 |
796 |
|
|
32 |
130 |
130 |
647 |
798 |
|
|
40 |
130 |
130 |
660 |
811 |
|
|
50 |
230x530 |
150 |
150 |
668 |
819 |
|
65 |
170 |
170 |
754 |
915 |
|
|
80 |
190 |
190 |
756 |
917 |
|
|
100 |
215 |
215 |
776 |
937 |
|
|
125 |
260x630 |
250 |
250 |
887 |
1102 |
|
150 |
275 |
275 |
902 |
1117 |
|
|
200 |
325 |
327 |
934 |
1149 |
|
