ZMBX气动三通分流调节阀
发布时间：2013/4/15 13:17:55
概述

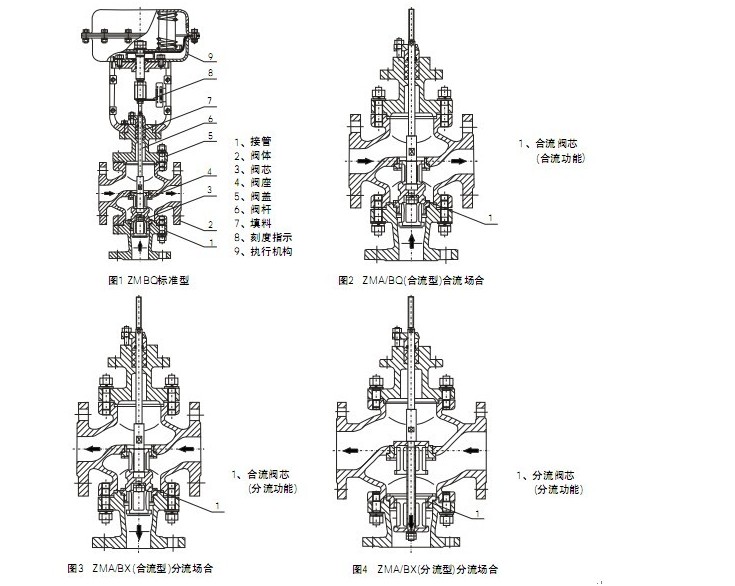

ZMAQ、ZMBQ气动三通合流调节阀，ZMAX、ZMBX气动三通分流调节阀，由气动薄膜多弹簧执行机构和三通阀组成。用新型ZHA/ZHB多弹簧执行机构代替老式ZMA/B执行机构，具有高度低、重量轻、安装维修简便等优点。
三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。
主要技术参数和性能指标
1、调节机构主要技术参数
| 公称通径mm |
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
分流 |
|
|
|
|
|
80 |
100 |
125 |
480 |
200 |
250 |
300 |
|
|
额定流量 系数Kv |
合流 |
8. 5 |
13 |
21 |
34 |
52 |
85 |
135 |
200 |
340 |
535 |
800 |
1260 |
|
分流 |
|
|
|
|
|
85 |
1. 5 |
200 |
340 |
535 |
800 |
1260 |
|
|
公称压力PN (MPa) |
1. 6, 4. 0, 6. 4 (常温型）4.0，6.4 (中温型） |
||||||||||||
|
行程DN (mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
|
流量特性 |
直线 |
||||||||||||
|
介质温度1 |
-15～ + 200、-40～250 (常温型） -40～ + 450 (中温型） |
||||||||||||
|
法兰尺寸 |
铸钢法兰尺寸按JB78 铸钢法兰尺寸按JB79 |
||||||||||||
|
法兰型式 |
法兰密封面型式按JB77，其中铸铁法兰按光滑式，铸钢法兰按凹式 |
||||||||||||
|
阀体材质 |
HT200、 WCB， ZG1Cr18Ni9Ti |
||||||||||||
|
阀芯材质 |
1Cr18Ni9Ti |
||||||||||||
|
上阀盖型式 |
普通式（常温型），热片式（中温型） |
||||||||||||
|
可调比R |
30:1 |
||||||||||||
2、执行机构主要技术参数
| 型号 |
ZMB-3 |
ZMB-4 |
ZMB-5 |
ZMB-6 |
|
有效面积cm2 |
400 |
630 |
1000 |
1600 |
|
行程 |
16，25 |
40 |
60 |
100 |
|
弹簧范围KPa |
20～100；40～200；20～60；60～100；80～240 |
|||
3、性能指标
| 项目 |
不带定位器 |
带定位器 |
||
|
基本误差％ |
±6 |
±1. 5 |
||
|
回差％ |
5 |
≤1. 5 |
||
|
死区％ |
4 |
≤0. 6 |
||
|
始终点偏差％ |
气开 |
始点 |
±2. 5 |
±1. 5 |
|
终点 |
±6.0 |
|||
|
气关 |
始点 |
±6.0 |
||
|
终点 |
±2.5 |
|||
|
额定行程偏差％ |
±2.5 |
|||
|
允许汇漏量1/h |
10-3X阀额定容量 |
|||
注：一般均应带定位器
4、允许压差 Kpa
| 气源压力MPa |
弹簧范围KPa |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
0. 14MPa |
20～100 |
1220 |
750 |
500 |
300 |
300 |
200 |
120 |
120 |
80 |
50 |
50 |
25 |
5、可配附件
定位器、手轮机构、空气过滤减压器等。
6、主要零件材料
| 零件名称 |
材料 |
温度范围 |
|
阀体 上、下阀盖 |
Ht200 |
-15～+200℃ |
|
WCB |
-29～+250℃ |
|
|
ZG1Cr18Ni9Ti |
-40～+550℃ |
|
|
阀座、阀芯、阀杆 |
1Cr18Ni9 |
-40～550℃ |
|
密封垫 |
橡胶石棉板 |
|
|
不锈钢缠绕垫 |
|
|
|
填料 |
聚四氟乙烯 |
|
|
上下膜盖 |
A3钢板 |
|
|
螺栓、螺柱 |
35CrMoA |
|
|
螺母 |
35 |
|
|
支架、顶盘 |
HT200、WCB、ZG1Cr18Ni9T |
|
|
压缩弹簧 |
60Si2Mn |
|
|
波纹薄膜 |
5860胶夹480D尼龙66网眼布 |
|
7、外形尺寸
| 公 称 通 径 |
合流 |
分流 |
||||||||||||||||
|
行 |
D |
L |
H1 |
H2 |
L |
H1 |
H2 |
|||||||||||
|
PN MPa |
PN MPa |
PN MPa |
PN MPa |
|||||||||||||||
|
1. 6 |
4. 0 |
6. 4 |
常温型 |
中温型 |
1. 6 |
4. 0 |
6. 4 |
1. 6 |
4. 0 |
6. 4 |
常温型 |
中温型 |
1. 6 |
4. 0 |
6. 4 |
|||
|
25 |
16 |
325 |
185 |
190 |
200 |
615 |
763 |
140 |
150 |
150 |
185 |
190 |
200 |
615 |
763 |
140 |
150 |
160 |
|
32 |
16 |
325 |
200 |
200 |
210 |
622 |
773 |
150 |
160 |
170 |
200 |
200 |
210 |
622 |
773 |
150 |
160 |
170 |
|
40 |
25 |
325 |
220 |
220 |
235 |
625 |
776 |
160 |
170 |
180 |
220 |
220 |
235 |
625 |
776 |
160 |
170 |
180 |
|
50 |
25 |
325 |
250 |
255 |
265 |
640 |
791 |
180 |
190 |
200 |
250 |
255 |
265 |
640 |
791 |
180 |
190 |
200 |
|
65 |
40 |
410 |
275 |
285 |
295 |
861 |
1024 |
200 |
210 |
220 |
275 |
285 |
295 |
861 |
1024 |
200 |
210 |
220 |
|
80 |
40 |
410 |
300 |
310 |
320 |
879 |
1042 |
210 |
230 |
240 |
300 |
310 |
320 |
885 |
1050 |
225 |
250 |
265 |
|
100 |
40 |
410 |
350 |
360 |
370 |
873 |
1036 |
220 |
250 |
260 |
350 |
360 |
370 |
900 |
1060 |
245 |
275 |
285 |
|
125 |
60 |
495 |
410 |
430 |
440 |
1029 |
1244 |
260 |
300 |
300 |
410 |
430 |
440 |
1050 |
1265 |
285 |
320 |
325 |
|
150 |
60 |
495 |
450 |
465 |
475 |
1046 |
1261 |
280 |
320 |
320 |
450 |
465 |
475 |
1060 |
1275 |
305 |
340 |
345 |
|
200 |
60 |
495 |
550 |
560 |
570 |
1075 |
1290 |
320 |
380 |
380 |
550 |
560 |
570 |
1105 |
1320 |
350 |
400 |
410 |
|
250 |
100 |
600 |
635 |
660 |
670 |
1451 |
1320 |
|
474 |
474 |
635 |
660 |
670 |
1525 |
2800 |
|
540 |
540 |
|
300 |
100 |
600 |
720 |
740 |
770 |
1512 |
1560 |
|
584 |
584 |
720 |
740 |
770 |
1545 |
1820 |
|
612 |
612 |
注：公称通径小于80的分流阀采用同口径的合流阀代替。
订货须知
订货时请填写《规格书》或注明以下内容；
1、产品型号 2、公称通径DN、额定流量系数KV 3、信号压力、弹簧范围 4、流量特性
5、阀的开关方式 6、介质种类 7、介质工作系数KV 8、阀体、阀塞、套筒材质
9、是否带手轮机构及定位器、并说明型号 10、是否有其它特殊要求
