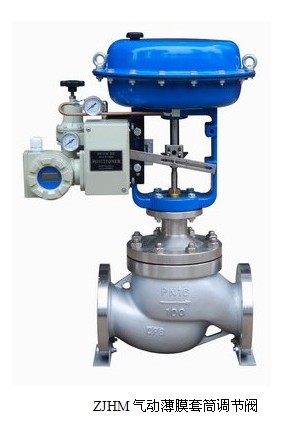

ZJHM气动薄膜套筒调节阀
发布时间：2013/4/26 13:34:10
概述
ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它广泛应用于石化、轻纺等行业中一般流体介质和工艺条件且安装空间紧凑的自动控制系统。
本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成特点如下：
1、采用平衡型阀芯，不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10dB左右。
4、结构简单，装拆维修方便。
主要技术参数和性能指标
1、调节机构主要技术参数
|
公称通径mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
|
阀座直径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
额定流量 |
直线 |
11 |
17.6 |
27.6 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
|
系数Kv |
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
公称压力MPa |
0.6,1.6,4.0,6.4 |
|||||||||||
|
行程mm |
16 |
25 |
40 |
60 |
||||||||
|
流量特性 |
直线、等百分比 |
|||||||||||
|
介质温度1 |
-15～200(常温型）、-40～+250(常温型）、-40～450(中温型） |
|||||||||||
|
法兰尺寸 |
铸钢法兰尺寸按JB79 |
|||||||||||
|
法兰型式 |
法兰密封面型式按JB77,其中铸铁法兰按光滑式，铸钢法兰按凹式 |
|||||||||||
|
阀体 |
PN |
0.6, 1.6 |
HT200 |
|||||||||
|
材质 |
(MPa) |
4.0, 6.4 |
WCB(ZG230～450)、 ZG1Cr18Ni9Ti、 ZG0Cr18Ni12Mo2Ti |
|||||||||
|
阀芯材质 |
1Cr18Ni9、 0Cr18Ni12Mo2Ti |
|||||||||||
|
上阀盖型式 |
普通式(常温型），热片式（中温型） |
|||||||||||
|
可高调比R |
50：1 |
|||||||||||
注：可为用户提供ANSI、JPI、JIS等国外法兰标准的产品，结构长度也可按用户需要确定。
2、 执行机构主要技术参数
|
ZH A -22 |
ZH A -23 |
ZH A -34 |
ZH A -45 |
|
|
有效面积cm2 |
350 |
350 |
560 |
900 |
|
行 程mm |
16 |
25 |
40 |
60 |
|
弹簧范围KPa |
80～240; 20～60; 60～100 |
|||
3、性能指标
|
项 目 |
指标值 |
项 目 |
指标值 |
||||
|
基本误差％ |
不带定位器 |
±5.0 |
始 |
气关 |
不带定位器 |
始点 |
±5.0 |
|
终点 |
±2.5 |
||||||
|
带定位器 |
±1.0 |
带定位器 |
始点 |
±1.0 |
|||
|
回 差％ |
不带定位器 |
≤3.0 |
终点 |
±1.0 |
|||
|
气开 |
不带定位器 |
始点 |
±2.5 |
||||
|
带定位器 |
≤1.0 |
终点 |
±5.0 |
||||
|
死 区％ |
不带定位器 |
≤3.0 |
带定位器 |
始点 |
±1.0 |
||
|
终点 |
±1.0 |
||||||
|
带定位器 |
≤0.4 |
允许泄漏量L/h |
1X10-3X阀 额定 容量 |
||||
|
额定行程偏差％ |
±2.5 |
||||||

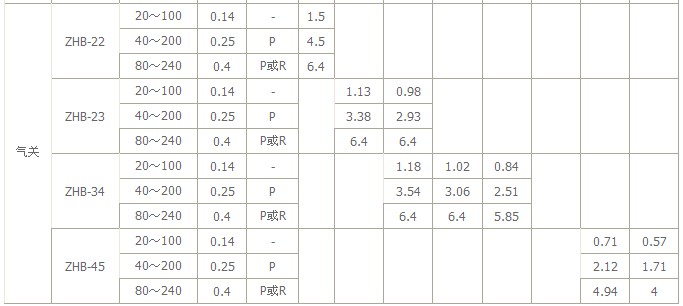

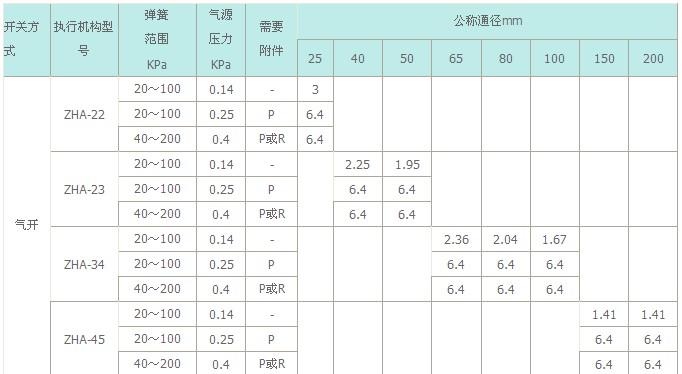

4、允许压差
6、外形尺寸
| DN |
L |
H |
H1 |
质量（kg) |
φA |
|||||||
|
PN6 PN16 |
PN40 |
PN64 |
普通 |
高温 |
PN6 |
PN16 |
PN40 |
PN64 |
PN6 PN16 |
PN40 |
||
|
25 |
184 |
197 |
210 |
410 |
560 |
50 |
57 |
70 |
20 |
24 |
285 |
|
|
40 |
222 |
235 |
251 |
455 |
520 |
65 |
75 |
85 |
26 |
35 |
||
|
50 |
254 |
267 |
286 |
457 |
627 |
70 |
82 |
90 |
30 |
40 |
||
|
65 |
276 |
292 |
311 |
610 |
790 |
80 |
92 |
10 |
47 |
66 |
360 |
|
|
80 |
298 |
317 |
337 |
622 |
807 |
95 |
100 |
107 |
55 |
78 |
||
|
100 |
352 |
368 |
394 |
640 |
850 |
105 |
110 |
117 |
125 |
65 |
99 |
|
|
150 |
451 |
473 |
508 |
870 |
1130 |
132 |
142 |
150 |
172 |
130 |
160 |
470 |
|
200 |
600 |
615 |
650 |
890 |
1150 |
160 |
170 |
187 |
207 |
175 |
250 |
|
|
250 |
650 |
670 |
690 |
1203 |
1523 |
187 |
202 |
225 |
235 |
350 |
470 |
580 |
|
300 |
740 |
770 |
800 |
1234 |
1554 |
220 |
230 |
257 |
265 |
500 |
660 |
|
7、主要零件材料
| 零件名称 |
材 料 |
温度范围 |
备 注 |
|
阀 体 |
HT200 |
-15～200℃ |
|
|
WCB |
-20～425℃ |
|
|
|
ZG1Cr18Ni9Ti |
-40～550℃ |
|
|
|
ZG0Cr18Ni12Mo2Ti |
-40～600℃ |
|
|
|
阀芯、阀座 |
1Cr18Ni9 |
-40～550℃ |
|
|
0Cr18Ni12Mo2Ti |
-40～550℃ |
|
|
|
填 料 |
聚四氟乙烯 |
-40～200℃ |
|
|
膜 片 |
丁腈橡胶夹增强涤沦织物 |
|
|
|
压缩弹簧 |
60Si2Mn |
|
|
|
膜 盖 |
A3 |
|
|
