供应HTS气动薄膜单座调节阀
发布时间：2013/4/27 16:35:27
HTS单座调节阀，阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2标准。
调节阀的泄露量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
阀体
直 通 单座铸造球型式 ：
公称通径：40〜200mm
公称压力：ANSI 125、 150、 300、 600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式：法兰式：FF、RF、RJ、LG
标准按ANSI B16.5; JIS B2201
JB/T79.1 PN1.6MPa, JB/T79.2 凹凸面
焊接式：嵌接焊SW(40〜50mm)
对接焊BW(65〜200mm)
材 料：HT200；ZG25；ZGlCrl8Ni9；ZG0Crl7Nil2Mo2；1.25Cr0.5Mo；5.0Cr0,5Mo； SCPH21；SCPH61；Ti
上阀盖：常温型(P): -17〜+230℃
伸长 I 型(El): -45〜+17℃,+230〜+566℃
伸长n 型(E2):整体式(E2I):-100〜-45℃
焊接式(E2W): -196-100℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料；含浸聚四氟；乙烯石棉填料；石棉编织填料。
阀内组件
阀芯型式：上导向单座柱塞型阀芯
流量特性：高精度流量特性；高容量流量特性；快开特性：快开阀芯
工作范围：软阀座的工作温度和压差；司太莱堆焊的工作温度和压差
材 料: 1Crl8Ni9Ti司太莱堆焊
执行机构
型 式:HA多弹簧式薄膜执行机构
膜片材料：乙丙橡胶夹尼龙
弹簧范围：0.02〜0.10；0.08〜0.24MPa
供气压力：0.14,0.16,0.28MPa
气源接头：Rc 1/4
环境温度：-30〜+70℃
备注：该阀也可配用VA5或VA6和VP执行机构
阀作用型式：气_ 开式，气一关式
附 件 ：定位器、手轮机构、气动阀位传送器等
性能
泄漏量 ：
金属阀座：符合标准ANSI B16.104IV级，小于额定的Cv的0.01%
聚四氟乙烯阀座：符合标准ANSI B16.104VI级，小于额定的CvlO-7司太莱堆焊阀座，小于额定Cv的10-7(快开阀芯）
回差:3%(不带定位器）；1%(带定位器）
线性:士5%(不带定位器）；士 1%(带定位器）
可调范围:50:1

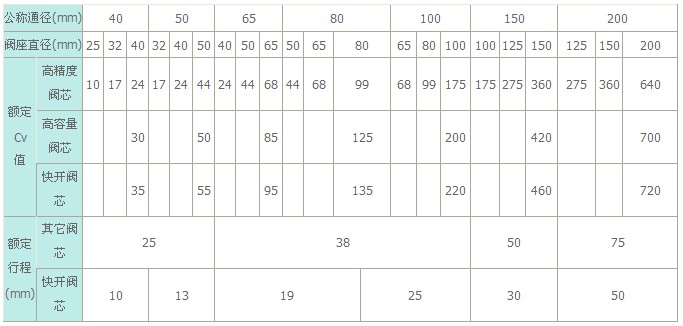

Cv值和行程
允许压差
I、金属阀座柱塞阀芯
A、阀配用HA或VA执行机构
气一关式阀
|
执行 |
供气压力 (MPa) |
弹簧范围 (MPa) |
定位器 |
允许压差(MPa) |
|||||||||
|
公称通径（mm) |
|||||||||||||
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
HA2D |
0.14 |
0.02～0.10 |
有或无 |
0.63 |
0.38 |
0.27 |
0.16 |
0.1 |
0.07 |
0.05 |
- |
- |
- |
|
0.16 |
0.02～0.10 |
有 |
3.16 |
1.93 |
1.37 |
0.78 |
0.51 |
0.35 |
0.2 |
- |
- |
- |
|
|
0.4 |
0.08～0.24 |
有 |
4 |
4 |
4 |
2.17 |
1.49 |
1.05 |
0.59 |
- |
- |
- |
|
|
HA3D |
0.14 |
0.02～0.10 |
有或无 |
1.12 |
0.68 |
0.48 |
0.28 |
0.17 |
0.12 |
0.07 |
0.04 |
0.03 |
- |
|
0.16 |
0.02～0.10 |
有 |
4 |
3 42 |
2.42 |
1.4 |
0.88 |
0.62 |
0.35 |
0.22 |
0 14 |
- |
|
|
0.4 |
0.08～0.24 |
有 |
4 |
4 |
4 |
4 |
2.65 |
1.87 |
1.05 |
0.67 |
0.41 |
- |
|
|
10 |
10 |
7.2 |
7.2 |
||||||||||
|
HA4D |
0.14 |
0.02～0.10 |
有或无 |
|
- |
0.83 |
0.48 |
0.3 |
0.22 |
0.12 |
0.07 |
0.05 |
0.03 |
|
0.16 |
0.02～0.10 |
有 |
- |
- |
4 |
2.42 |
1.52 |
1.07 |
0.61 |
0.39 |
0.24 |
0.15 |
|
|
0.4 |
0.08～0.24 |
有 |
- |
- |
4 |
4 |
4 |
3.22 |
1.82 |
1.16 |
0.71 |
0.45 |
|
|
10 |
7.2 |
4.5 |
|||||||||||
|
VA5D |
0.14 |
0.02～0.10 |
有或无 |
- |
- |
- |
- |
0.42 |
0.29 |
0.16 |
0.11 |
0.06 |
0.04 |
|
0.16 |
有 |
|
- |
- |
— |
2.08 |
1.47 |
0.83 |
0.53 |
0.32 |
0.21 |
||
气一开式阀
|
执行 |
供气压力 (MPa) |
弹簧范围 (MPa) |
定位器 |
允许压差(MPa) |
|||||||||
|
公称通径(mm) |
|||||||||||||
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
HA2R |
0.14 |
0.12～0.10 |
有或无 |
0.63 |
0.38 |
0.27 |
0.16 |
0.1 |
0.07 |
0.05 |
- |
- |
- |
|
0.28 |
0.08～0.24 |
有 |
4 |
2.7 |
1.41 |
1.11 |
0 69 |
0.49 |
0 28 |
- |
- |
- |
|
|
HA3R |
0.14 |
0.12～0.10 |
有或无 |
1.12 |
0.68 |
0.48 |
0.28 |
0.17 |
0.12 |
0.07 |
0.04 |
0.03 |
- |
|
0.28 |
0.08～0.24 |
有 |
4 |
4 |
3.4 |
1.96 |
1.23 |
0.87 |
0.49 |
0.31 |
0.19 |
- |
|
|
HA4R |
0.14 |
0.12～0.10 |
有或无 |
- |
- |
0.84 |
0.48 |
0.3 |
0.22 |
0.12 |
0.07 |
0.05 |
0.03 |
|
0.28 |
0.08～0.24 |
有 |
- |
- |
4 |
3.15 |
2.13 |
1.5 |
0.85 |
0.54 |
0.33 |
0.21 |
|
|
VA5R |
0.14 |
0.12～0.10 |
有或无 |
二 |
- |
- |
- |
0.42 |
0.29 |
0.17 |
0.11 |
0.06 |
0.04 |
|
0.28 |
0.08～0.24 |
有 |
- |
- |
- |
- |
2.92 |
2.06 |
1.16 |
0.74 |
0.45 |
0.29 |
|
|
VA6R |
4*(1) |
0.19～0.35 |
有 |
- |
- |
- |
- |
4 |
4 |
2.42 |
- |
- |
- |
|
5*(2) |
0.19～0.40 |
有 |
- |
- |
- |
- |
- |
- |
2.42 |
1.55 |
0.95 |
- |
|
