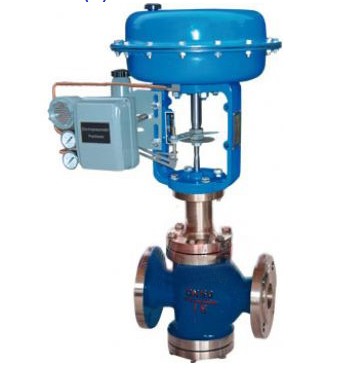

ZHAN精小型气动薄膜直通双座调节阀
发布时间：2013/4/28 16:29:13

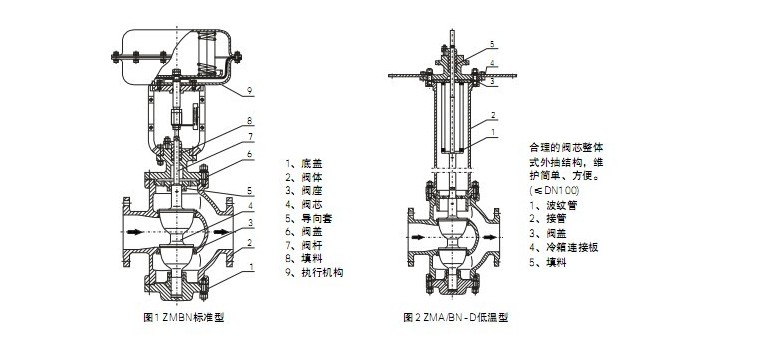

产品概述
ZHAN系列精小型气动薄膜直通双座调节阀，由ZHA型气动薄膜多弹簧执行机构和直通双座阀组成。阀部分与ZMAN系列气动薄膜直通双座调节阀的一样，具有流通能力较大，不平衡力小，更换件用方式方便等优点，但由于采用了ZHA型气动执行机构，体积小、重量轻，因此可广泛使用于石化、纺织等行业中泄漏要求不严格而安装空间紧凑的自控系统。
1、产品型号
|
产品型号 |
ZHAN-16型 |
ZHAN-40型 |
ZHAN-64型 |
ZHAN-64G型 |
2、主要技术参数
|
公称通径DN (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
阀座直径DN(mm) |
26,24 |
32,30 |
40,38 |
50,48 |
66,64 |
80,78 |
100,98 |
125,123 |
150,148 |
200,197 |
|
额定流量系数Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
流量特性 |
直线，等百分比 |
|||||||||
|
公称压力PN(MPa) |
1.6，4.0，6.4 |
|||||||||
|
连接型式 |
法兰连按：PN1.6,PN4.0,6.4按JB79标准 |
|||||||||
|
配用执行机构型号 |
ZHA-22 |
ZHA-23 |
ZHA-34 |
ZHA-45 |
||||||
|
有效面积Fe(cm2) |
350 |
560 |
900 |
|||||||
|
行程L(mm> |
16 |
25 |
40 |
60 |
||||||
|
作用方式 |
气关式；气开式 |
|||||||||
|
弹簧压力范围(KPa) |
标准20~100，可选用40~200、20~60、60~100 |
|||||||||
|
供气压力(KPa) |
标准0.14,可选用0.25,0.4 |
|||||||||
|
气源接头 |
M16x1.5 |
|||||||||
|
固有可调比R |
30:1 |
|||||||||
3、主要技术性能指标
|
项 目 |
不带阀门定位器 |
带阀门定位器 |
|
基本主差％ |
≤ ±5 |
≤±1 |
|
回 差％ |
≤3 |
≤1 |
|
死 区％ |
≤3 |
≤0.4 |
|
泄漏量 |
0.01%x阀额定容量 |
|
|
额定流时系数误差％ |
≤±10 |
|
4、阀体材料和适用温度范围
|
阀体材料 |
材料牌号 |
公称压力(MPa) |
适用温度范围CC) |
|
|
常温型 |
-热片型 |
|||
|
铸 铁 |
HT200 |
1.6 |
-20～200 |
- |
|
铸 钢 |
ZG230-450 |
4.0,6.4 |
45～250 |
-40～450 |
|
铸不锈钢 |
ZG1Cr18Ni9Ti |
4.0,6.4 |
-290 |
-510 |
5、允许压差
标准组配的精小型气动薄膜双座调节阀建议工作压差不超过1 MPa,当压差超过允许值时，可通过调 整弹簧预紧力，配用阀门定位器或选用其它执行机构来克服不平衡力。
6、外形尺寸 单位：mm
|
公称通径 DN(mm) |
φA |
L |
H |
H1 |
|||
|
PN1.6 |
PN4.0 |
PN6.4 |
常温型 |
热片型 |
|||
|
25 |
285 |
184 |
190 |
200 |
453 |
604 |
104 |
|
32 |
200 |
210 |
210 |
456 |
607 |
107 |
|
|
40 |
220 |
230 |
235 |
503 |
654 |
126 |
|
|
50 |
250 |
255 |
265 |
508 |
659 |
131 |
|
|
65 |
360 |
275 |
285 |
295 |
649 |
800 |
175 |
|
80 |
300 |
310 |
320 |
650 |
810 |
190 |
|
|
100 |
350 |
355 |
370 |
671 |
822 |
202 |
|
|
125 |
470 |
410 |
425 |
440 |
855 |
1070 |
250 |
|
200 |
450 |
460 |
475 |
865 |
1080 |
260 |
|
|
250 |
550 |
560 |
570 |
907 |
1122 |
302 |
|
