HLC小口径套筒调节阀
发布时间：2013/4/29 11:24:04
产品概述

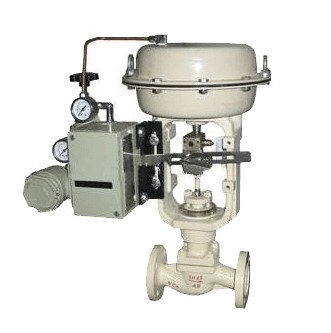

HLC小口径套筒单座调节阀是一种高性能的单座调节阀，适用于液体压差超过3MPa的高压差场合。坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。 阀体呈S流线型通道，压降损失小，流量大、可调范围广。调节阀配用多弹簧式薄膜执行机构、结构紧凑，输出力大。
技术参数和性能
1、阀体
型 式：直通单座套筒式铸造球型阀
公称通径：20、25mm
公称压力：ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
连接型式：
法兰式：FF、RF、RJ、LG标准按ANSI B16.5；JIS B2201；JB/T79；
焊接式：嵌接焊SW
材 料：HT200、ZG25、ZGlCrl8Ni9、ZG0Crl7Nil2Mo2、1.25Cr0.5Mo、5.0Cr0.5Mo或SCPH21、SCPH61、Ti
上阀盖：常温型(P): -17～+230℃
伸长I型(El):-45～-17℃,+230～+566℃
伸长n型(E2):整体式(E2I):-100～-45℃；焊接式(E2W):-196～100℃
压盖型式：螺栓压紧式
填 料:V型聚四氟乙烯填料、含浸聚四氟、乙烯石棉填料、石棉编织填料。
2、阀内组件
阀芯型式：单座套筒式柱塞阀芯
流量特性：等百分比(％)和线性(L)(金属阀座）
套筒型式：分离式套筒
材 料：17-4PH、0Crl7Nil2
3、执行机构
型 式： HA多弹簧式薄膜执行机构
膜片材料：乙丙橡胶夹尼龙
弹簧范围：0.02～0.10, 0.08～0.24MPa
供气压力：0.14、0.16、0.28MPa
气源接头：Rc 1/4
环境温度：-30～+70℃
阀作用型式：气一开式，气一关式
4、附件：定位器、手轮机构、气动阔位传送器
性能
泄漏量：符合ANSI B16.104IV级，小于额定的Cv的0.01%
回 差：3%(不带定位器）、1%(带定位器）
线 性：±5%(不带定位器）；±1%(带定位器）
备注：采用标准的V型聚四氟乙烯填料。
可调范围：50:l(Cv≥1.0)或30:l(Cv≤0.63)
5、Cv值和行程
|
额定Cv值 |
0.01 |
0.04 |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1 |
2.5 |
4 |
||
|
流量 |
金属 |
等百分比 |
|
|
|
|
o |
o |
o |
o |
o |
o |
|
线性 |
o |
o |
o |
o |
o |
o |
o |
o |
o |
o |
||
|
额定行程(mm) |
14.3 |
|||||||||||
|
公称通径(mm) |
20、25 |
|||||||||||
备注：1、符号o表示阀的规格范围。
6、允许压差
|
执行机构 |
供气压力 (MPa) |
弹簧范围 (MPa) |
定位器 |
允许压差(MPa) |
||||||
|
Cv值 |
||||||||||
|
≤0.25 |
0.4 |
0.63 |
1 |
1.6 |
2.5 |
4 |
||||
|
HA2D |
0.14 |
0.02～0.10 |
有或无 |
4 |
4 |
4 |
3.26 |
3.26 |
2 |
2 |
|
10 |
6.2 |
6.2 |
||||||||
|
0.16 |
0.02～0.10 (0.08-0.24) |
有 |
- |
4.0 |
4.0 |
4.0 |
4.0 |
4.0 |
4.0 |
|
|
0.28 |
10 |
10 |
10 |
10 |
10 |
10 |
||||
1、最大允许压差不准超过ANSI B16.34或JIS B2201标准规定的最大值。
2、同一格内的上方数字表示阀全开允许压差，下方数字表示阀全关时的允许压差。
3、括号内为反作用执行机构的值。
