ZMBS气动薄膜角形调节阀
发布时间：2013/5/3 15:33:34
概述

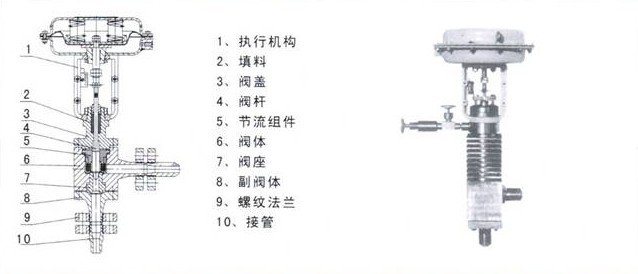

ZMAS/ZMBS气动薄膜角形调节阀，由气动薄膜多弹簧执行机构和角形阀组成。

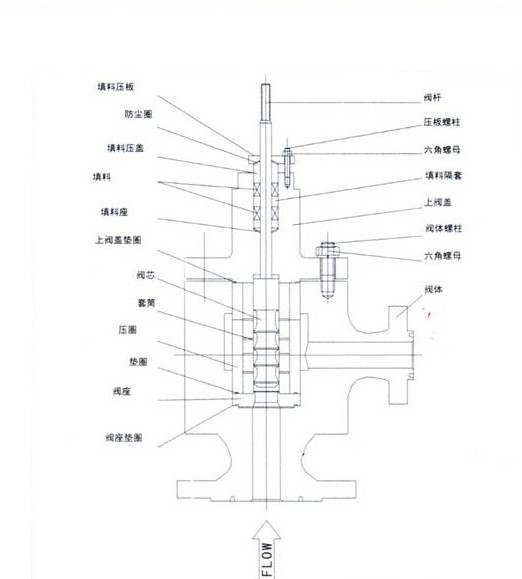

角形阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。
适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。
1、产品型号
|
产品型号 |
ZMAS-64型 |
ZMAS-64G型 |
2、主要技术参数
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
阀座直径DN(mm) |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数Kv |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
流量特性 |
直线,等百分比 |
|||||||||||||
|
公称压力PN(MPa) |
6.4 |
|||||||||||||
|
连接型式 |
JB/T79 |
|||||||||||||
|
配用执行机构型号 |
ZMA-22 |
ZMA-23 |
ZMA-34 |
ZMA-45 |
||||||||||
|
有效面积Fe(cm2) |
350 |
350 |
560 |
900 |
||||||||||
|
行程L(mm) |
10 |
16 |
25 |
40 |
60 |
|||||||||
|
作用方式 |
气关式;气开式 |
|||||||||||||
|
弹簧压力范围（KPa) |
标准20～100,可选用40～200，20～60，60～100，80～240 |
|||||||||||||
|
供气压力（MPa) |
标准0.14;可选用0.25,0.40 |
|||||||||||||
|
气源接头 |
M16X1.5 |
|||||||||||||
|
固有可调比R |
30：1 |
|||||||||||||
3、主要技术性能指标
|
项 目 |
不带阀门定位器 |
带阀门定位器 |
|
基本误差％ |
≤±5 |
≤±1 |
|
回 差％ |
≤3 |
≤1 |
|
死 区％ |
≤3 |
≤0.4 |
|
泄漏量 |
0.01%X阀额定容量 |
|
|
额定流量系数误差% |
Kv>6.3时≤±10，Kv>6.3时≤±15 |
|
4、阀体材料和适用温度范围
|
阀体材料 |
材料牌号 |
公称压力 |
适用温度范围℃ |
|
|
常温型 |
热片型 |
|||
|
铸钢 |
ZG230-450 |
6.4 |
-40～250 |
-40～450 |
|
铸不锈钢 |
ZG1Cr18Ni9Ti |
6.4 |
-40～250 |
-60～450 |
6、外形尺寸
|
公称通径 DN(mm) |
φA |
L |
H |
|
|
常温型 |
热片型 |
|||
|
20 |
285 |
100 |
421 |
586 |
|
25 |
115 |
428 |
587 |
|
|
32 |
130 |
430 |
592 |
|
|
40 |
130 |
470 |
629 |
|
|
50 |
150 |
478 |
639 |
|
|
65 |
360 |
170 |
504 |
765 |
|
80 |
190 |
606 |
765 |
|
|
100 |
215 |
616 |
805 |
|
|
125 |
470 |
250 |
785 |
1003 |
|
150 |
275 |
800 |
1018 |
|
|
200 |
325 |
832 |
1038 |
|
