ZMBN气动薄膜双座调节阀
发布时间：2013/5/3 15:53:25
产品 概述

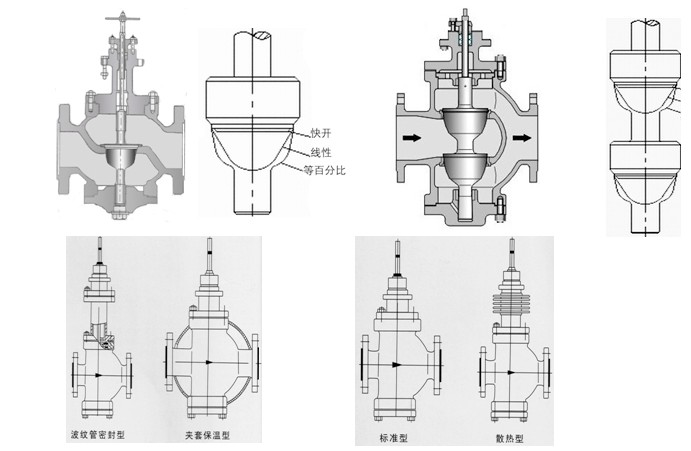

ZMAN、ZMBN气动薄膜双座调节阀，由气动薄膜多弹簧执行机构和双座阀组成。用新型ZHA、ZHB多弹簧执行机构代替老式ZM 执行机构，具有高度低、重量轻、安装维修简便等优点。双座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较单座阀大。
适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。
产品型号
|
产品型号 |
ZMAN-l6B型 |
ZMAN-40B型 |
ZMAN-64B型 |
ZMAN-40G型 |
ZMAN-64G型 |
|
公称通径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
公称压力MPa |
|||||||||||||
|
行 程mm |
16 |
25 |
40 |
60 |
100 |
||||||||
|
流量特性 |
直线、等百分比 |
||||||||||||
|
介质温度’C |
-15～+200、-40～+250(常温型）-40～+450(中温型） |
||||||||||||
|
法兰尺寸 |
铸钢法兰尺寸按JB79 |
||||||||||||
|
法兰型式 |
法兰密封面型式按JB77，其中铸铁法兰按光滑式铸钢法兰按凹式 |
||||||||||||
|
阀体材质 PN (MPa) |
1.6 |
HT200 |
|||||||||||
|
4 |
WCB, ZGlCrl8Ni9Ti |
||||||||||||
|
阀芯材质 |
1Crl8Ni9 |
||||||||||||
|
上阀盖型式 |
普通式（常温型 |
||||||||||||
|
可调比R |
30:1 |
||||||||||||
注：可为用户提供ANSI、JPI、JIS等国外法兰标准的产品，其结构长度距按用户需要确定。
执行机构主要技术参数
| 型 号 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | ZMA-6 |
| ZMB-2 | ZMB-3 | ZMB-4 | ZMB-5 | ZMB-6 | |
| 有效面积cm2 | 280 | 400 | 630 | 1000 | 1600 |
| 行 程mm | 16 | 25 | 40 | 60 | 100 |
| 弹簧范围KPa | 20～100，40～200，20～60，60～100，80～240 | ||||
主要技术性能指标
|
项目 |
指标值 |
|
|
基本误差％ |
不带定位器 |
土5.0 |
|
带定位器 |
士1.0 |
|
|
回差% |
不带定位器 |
≤3.0 |
|
带定位器 |
≤1.0 |
|
|
死区％ |
不带定位器 |
≤3.0 |
|
带定位器 |
≤0.4 |
|
|
允许泄漏量L/h |
1x10-3X阀的额定容量 |
|
可配附件
定位器,空气过滤减压器,压力表,手轮,电磁阀,限位开关,电/气转换器
允许压差 KPa
|
气源压力 MPa |
弹簧范围 KPa |
公称通径 mm |
|||||||||||
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
0.14 |
20～100 |
5.4 |
4.4 |
4.9 |
3.8 |
4.7 |
3.6 |
2.8 |
3.75 |
2.7 |
2.15 |
2 |
1.7 |
|
0.24 |
40～200 |
10.8 |
8.8 |
9.8 |
7.6 |
9.4 |
7.2 |
5.6 |
7.5 |
5.4 |
4.3 |
4 |
3.4 |
注：使用条件为阀杆在介质流出端关闭时P2=0状态下。
外形尺寸
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
D |
280 |
280 |
325 |
325 |
410 |
410 |
410 |
495 |
495 |
495 |
600 |
600 |
|
|
L |
PN16 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
640 |
720 |
|
PN40 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
660 |
735 |
|
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
670 |
750 |
|
|
H |
常温型 |
565 |
570 |
645 |
650 |
975 |
885 |
900 |
1050 |
1060 |
1105 |
1516 |
1541 |
|
中温型 |
715 |
720 |
775 |
790 |
1030 |
1050 |
1060 |
1265 |
1275 |
1320 |
|
|
|
|
H1 |
120 |
120 |
140 |
145 |
190 |
210 |
220 |
270 |
280 |
320 |
440 |
475 |
|
