ZMAP-D型气动薄膜低温调节阀
发布时间：2013/5/13 10:22:45
产品 概述

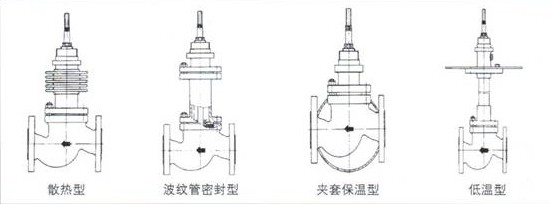

ZMAP-D、ZMBP-D型气动薄膜低温调节阀，由气动薄膜执行机构和耐低温的单双座阀组成。它采用了伸长型上阀盖，所以尽管阀体内温度很低，但其上端的填料仍处于常温下工作，该产品适用于调节-60～250℃低温状态下的介质(如液氧、 液氮等)。为确保调节精度，必须配用阀门定位器。
结构原理
气动低温调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成。
由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质流量的调节。
1、主要技术参数
|
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
阀座直径DN(mm) |
26，24 |
32,30 |
40,38 |
50,48 |
66，64 |
80,78 |
100,98 |
125,123 |
150,148 |
200,197 |
|
额定流量系数Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
流置特性 |
直线：等百分比 |
|||||||||
|
公称压力PN(MPa) |
1.6,4.0,6.4 |
|||||||||
|
连接型式 |
法兰连接：PN1.6按JB79标准 |
|||||||||
|
配用执行机构型号 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
||||||
|
有效面积Fe(cm2) |
200 |
400 |
630 |
1000 |
||||||
|
行程L(mm) |
16 |
25 |
40 |
60 |
||||||
|
作用方式 |
气关式:气开式 |
|||||||||
|
弹簧压力范围（KPa) |
标准20~100,可选用40^200、20^60、60-100 |
|||||||||
|
供气压力（MPa) |
标准0.14,可选用0.24 |
|||||||||
|
气源接头 |
M16X1.5 |
|||||||||
|
固有可调比R |
30:1 |
|||||||||
2、主要技术性能指标
|
项 目 |
不带阀门定位器 |
带阀门定位器 |
|
基本误差％ |
≤士6 |
≤±1.5 |
|
回 差％ |
≤5 |
≤1.5 |
|
死 区％ |
≤4 |
≤0.6 |
|
泄漏量 |
0.01%X阀额定容量 |
|
|
额定流量系数误差% |
≤土10 |
|
3、阀体材料和适用温度范围
|
阀体材料 |
材料牌号 |
公称压力 (MPa) |
选用法兰 |
适用温度范围 |
|
|
法兰尺寸 |
密封面尺寸 |
(℃) |
|||
|
铸硅黄锔 |
ZHSi80 3 |
1.6,4.0,6.4 |
按PN1.6 JB78~59 标准 |
凹凸式 按JB79-59;PN4.0 |
-60～-200 |
|
铸不锈钢 |
ZGlCrl8Ni9Ti |
-60～-250 |
|||
4、允许压差
标准组配的气动薄膜低温双座调节阔，建议工作压差不超过IMPa,当压差超过允许值时，可通过调整弹簧预紧力，配用阀门定位器或选用其它执行机构来克服不平衡力。
5、外形尺寸
|
DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
φA |
280 |
325 |
410 |
495 |
|||||||
|
φ |
235 |
255 |
280 |
310 |
345 |
370 |
430 |
490 |
550 |
660 |
|
|
φ1 |
260 |
285 |
305 |
340 |
375 |
405 |
460 |
525 |
590 |
700 |
|
|
φ2 |
290 |
315 |
335 |
370 |
410 |
440 |
490 |
560 |
630 |
740 |
|
|
n-D |
8-14 |
8-16 |
10-16 |
10-18 |
12-18 |
16-18 |
20-18 |
||||
|
L |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
|
|
H2 |
104 |
107 |
126 |
131 |
175 |
190 |
202 |
250 |
260 |
302 |
|
|
H2 |
Hl=500 |
1052 |
1055 |
1135 |
1140 |
1374 |
1389 |
1401 |
- |
- |
- |
|
Hl=600 |
1152 |
1155 |
1235 |
1240 |
1474 |
1489 |
1501 |
- |
- |
- |
|
|
Hl=700 |
1252 |
1255 |
1335 |
1340 |
1574 |
1589 |
1601 |
1750 |
1760 |
1800 |
|
|
Hl=800 |
1352 |
1355 |
1435 |
1440 |
1674 |
1689 |
1701 |
1850 |
1860 |
4900 |
|
|
Hl=900 |
1452 |
1455 |
1535 |
1540 |
1774 |
1789 |
1801 |
1950 |
1960 |
2000 |
|
|
Hl=1000 |
1552 |
1555 |
1635 |
1640 |
1874 |
1889 |
1901 |
2050 |
2060 |
2100 |
|
|
Hl=1100 |
|
|
|
|
|
|
|
2150 |
2160 |
2200 |
|
|
Hl=1200 |
|
|
|
|
|
|
|
2250 |
2260 |
2300 |
|
