ZJSW气动微小流量调节阀

发布时间:2013/9/3 8:49:36

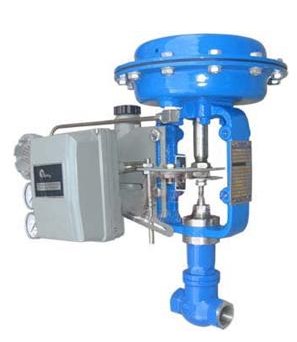

ZJSW气动微小流量调节阀

一、气动微小流量调节阀 概述



  气动微小流量调节阀是专门针对小流量调节而开发的小口径调节阀。它具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时,应针对其节流间隙小的问题,注意预防堵卡现象的发生。它适用于液体、蒸汽等 介质的注流量调节场合。

本系列调节阀采用模块化设计,可采用不同组合、配用各种附件。

二、气动微小流量调节阀 主要零部件参数

本体部分
● 阀体形式:直通锻造阀体
● 阀体材质:20# F22 304 316
● 公称通径:DN1.5~DN20
● 公称压力:PN(国标)1.6 4.0 10.0 16.0 20.0 32.0MPa , ANSI(美标) 150 300 600 900 1500LB
● 连接形式:法兰:FF RF RTJ等,螺纹:NPT,焊接:SW BW
● 结构长度:符合IEC534
● 阀盖形式:一体式
● 填 料:聚四氟乙烯 柔性石墨等
● 密 封 垫:金属夹石墨密封垫 四氟乙烯垫等
阀内部件
● 阀芯型式:单座柱塞式
● 流量特性:等百分比、线性
执行机构
● 气 动:气动薄膜多弹簧执行机构
● 单 作 用:气—开(弹簧复位)
● 双 作 用:气—开/气—关

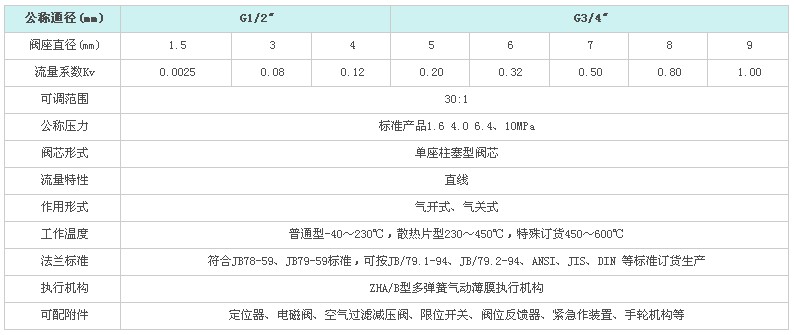

三、气动微小流量调节阀 主要技术参数



注: 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 *注量系数<0.08需特殊订货。

四、气动微小流量调节阀 主要性能指标

泄漏率:Ⅵ 级, 小于额定流量的10-4
回差:不带定位器, 小于全行程的3%; 带定位器, 小于全行程的1%
基本误差:不带定位器, 小于全行程的±5%; 带定位器, 小于全行程的±1%
死区:不带定位器 , 小于全行程的3%; 带定位器, 小于全行程的1%注:测试使用填料为聚四氟乙烯填料。

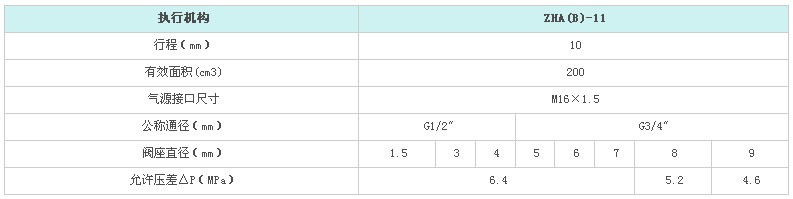

五、气动微小流量调节阀 允许压差

注:(1)ZHA:正作用执行机构 ;ZHB 反作用执行机构。

六、气动微小流量调节阀 外型尺寸及重量
