气动高温套筒调节阀
发布时间：2013/9/4 9:33:35
产品 概述

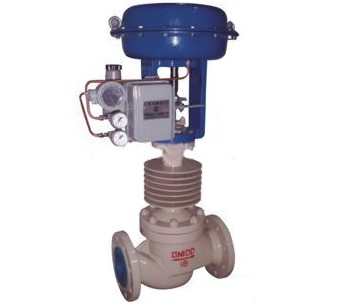

ZJHM 型气动薄膜笼式单座调节阀(平衡式阀芯)是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构，配用多弹簧执行机构，流道呈S流线型，选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4、10.0；阀体口径范围DN20-DN300；适用流体温度-150℃ -+560℃范围内多种档次；泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级；流量特性有直线、等百分比。多种规格可供选择
ZJHM型气动笼式单座调节阀（平衡式阀芯）主要零件材料
ZJHM型气动薄膜笼式单座调节阀(平衡式阀芯)阀盖形式
注：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
ZJHM型气动薄膜笼式单座调节阀(平衡式阀芯)主要技术参数
|
公称通径DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
额定流量
系数KV |
直线
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
|
执行机构
型号 |
正作用
|
ZHA-22
|
ZHA-23
|
ZHA-34
|
ZHA-45
|
|||||||
|
反作用
|
ZHB-22
|
ZHB-23
|
ZHB-34
|
ZHB-45
|
||||||||
|
额定行程L（mm）
|
16
|
25
|
40
|
60
|
||||||||
|
膜片有效面积Ae（cm2）
|
280
|
400
|
600
|
1000
|
||||||||
|
公称压力PN（MPa）
|
1.6 2.5 4.0 6.4 10.0
|
|||||||||||
|
固有流量特性
|
直线 等百分比
|
|||||||||||
|
固有可调比R
|
50：1
|
|||||||||||
|
信号范围Pr（KPa）
|
20-60、20-100、40-200、60-100、80-240
|
|||||||||||
|
气源压力Ps（MPa）
|
0.14、0.25、0.28、0.40
|
|||||||||||
ZJHM型气动薄膜笼式单座调节阀(平衡式阀芯)主要性能指标
|
序号
|
项 目
|
标准型调节阀
|
散热、低温型调节阀
|
||||
|
不带定位器
|
带定位器
|
不带定位器
|
带定位器
|
||||
|
1
|
基本误差＜（%）
|
±5
|
±1
|
±15
|
±4
|
||
|
2
|
回差＜（%）
|
3
|
1
|
10
|
3
|
||
|
3
|
死区＜（%）
|
3
|
0.4
|
8
|
1
|
||
|
4
|
始终点偏差
＜（%） |
气开
|
始点
|
±2.5
|
±1
|
±6
|
±2.5
|
|
终点
|
±5
|
±15
|
|||||
|
气关
|
始点
|
±5
|
±15
|
||||
|
终点
|
±2.5
|
±6
|
|||||
|
5
|
|
±2.5
|
+2.5
|
+6
|
+2.5
|
||
ZJHM型气动薄膜笼式单座调节阀(平衡式阀芯)外型尺寸
|
公称通径（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
结构长度
（L） |
PN16/25
|
184
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
420
|
451
|
543
|
|
PN40
|
184
|
184
|
200
|
222
|
254
|
276
|
317
|
368
|
400
|
473
|
568
|
|
|
PN64、100
|
206
|
210
|
251
|
251
|
286
|
311
|
337
|
394
|
500
|
508
|
610
|
|
|
H1
|
128
|
128
|
152
|
152
|
160
|
205
|
205
|
208
|
273
|
333
|
364
|
|
|
H2
|
298
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
|
|
H3
|
208
|
208
|
224
|
228
|
228
|
334
|
334
|
342
|
408
|
453
|
482
|
|
|
H4
|
338
|
338
|
402
|
402
|
405
|
627
|
628
|
635
|
698
|
702
|
728
|
|
|
H5
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
|
|
H6
|
180
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
|
|
A
|
282
|
282
|
282
|
282
|
282
|
360
|
360
|
360
|
470
|
470
|
470
|
|
|
C
|
220
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
|
|
L1
|
289
|
289
|
289
|
289
|
289
|
347
|
347
|
347
|
476
|
476
|
476
|
|
|
压力等级
|
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
|
|||||||||||
|
执行机构
|
ZHB-22
|
ZHB-23
|
ZHB-34
|
ZHB-45
|
||||||||
