发布时间:2013/9/30 13:56:27

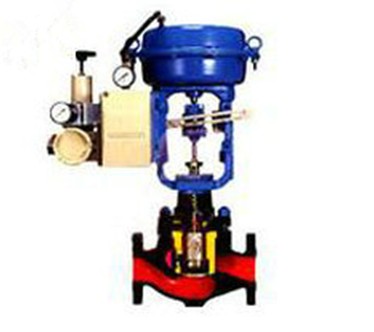

HCB平衡笼式调节阀

一、HCB平衡笼式调节阀 概述



  HCB平衡笼式调节阀控制各种高温、低温的高压流体,是一种压力平衡式的调节阀。
HCB平衡笼式调节阀具有以下优点:


  1. 阀结构紧凑,有呈S流线型的通道,还设有一个改善套筒周围流体平衡流动的导流翼,使其压降损失小,流量大,可调范围广,流量特性精度高, 符合IEC534-2-1976标准。
  2. HCB平衡笼式调节阀动态稳定性好,噪音低,空化腐蚀小。
  3. 调节阀的泄漏量符合ANSI B16.104标准。
  4. 调节阀配用多弹簧薄膜或气缸执行机构,其结构紧凑,输出力大。本产品符合GB/T4213-92标准。

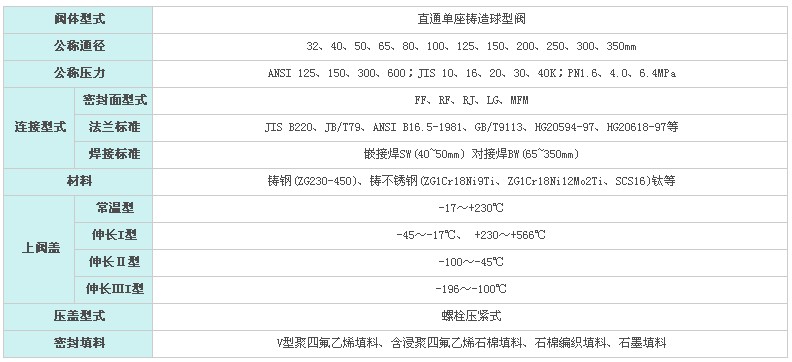

二、HCB平衡笼式调节阀 阀体参数

三、HCB平衡笼式调节阀 阀内件

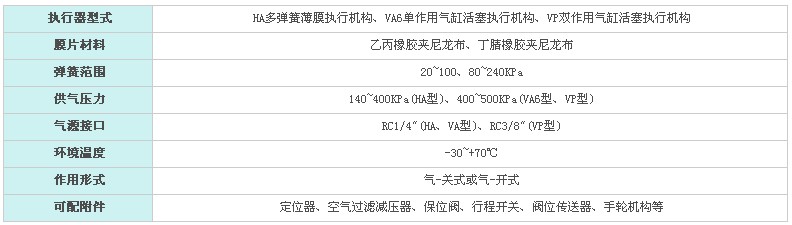

四、HCB平衡笼式调节阀 执行机构

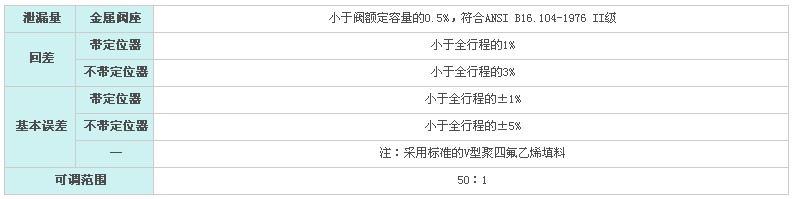

五、HCB平衡笼式调节阀 主要性能

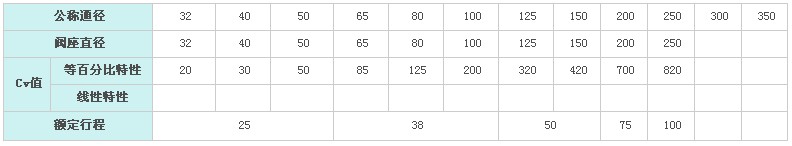

六、HCB平衡笼式调节阀 CV值和行程

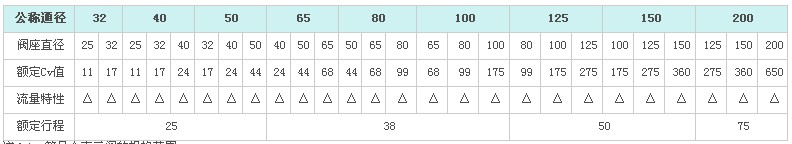

七、HCB平衡笼式调节阀 高精度流量特性阀芯(%CF、LCF、%TF、LTF)

注:1、符号△表示阀的规格范围。
2、符号△表示流量特性符合IEC534-2-1976标准。

八、HCB平衡笼式调节阀 主要外形及连接尺寸
