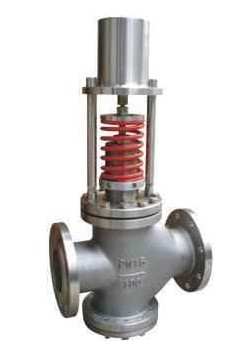

ZZYN自力式双座调节阀|

一、自力式双座调节阀 产品概述：
广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压（用于阀后压力调节）泄压、稳压（用于阀前压力调节）的自动控制。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构，以达到最佳的控制效果。ZZYN自力式双座调节阀 是不需要任何外加能源，利用被调介质自身能量而自动调节的执行产品。该产品的最大特点就是能在无电、无气的场所使用，同时又节约了能源。压力设定期在一定范围内随意可调。ZZY型自力式压力调节阀根据各种工艺场合的需要有三种阀内件形式：ZZYP（单座自力式压力调节阀）；ZZYM（套筒自力式压力调节阀）；ZZYN（双座自力式压力调节阀）。用户可根据工况（压差、温度、介质状态）和泄漏量要求来选择。ZZY型自力式压力调节阀根据各种工艺场合的需要有三种阀盖型式：普通（一般场合）、长颈（压力调节范围大）、散热（温度350～5500C）。ZZY型自力式压力调节阀根据各种工艺场合的需要有三种执行机构型式：膜片(普通膜片和增强膜片)、活塞、金属膜片（波纹管）。ZZY型自力式压力调节阀采用快开流量特性，动作灵敏，调节精度高（误差≤10%）；该阀占据空间小（相对于重锤式减压阀），调节简易。



二、自力式双座调节阀 技术参数：
ZZYN自力式双座调节阀技术参数

公称通径DN(mm)			20	25	32		40		50		65		80		100	125	150		200
额定流量	标准型		5	8	12.5		20		32		50		80		125	160	320		450
系数KV	大容量型		7	11	20		30		48		75		120		190	300	480		760
	半容量型		2.8	5	8		12.5		20		32		50		80	125	160		320
额定行程 (mm)	8		10		12		15		18		20		30		40	45	60		65
公称通径DN(mm)	20 (或G3/4'')
阀座直径	2	3	4	5		6		7		8		9		10		12		15	20
额定流量系数KV	0.02	0.08	0.12	0.2		0.32		0.5		0.8		1.2		1.8		2.8		4	5
公称压力PN	Mpa		1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0
	Bar		16, 25, 40, 64(63)/20, 50, 110
	Lb		ANSI: Class150、Class300、Class600
压力分段范围KPa	15～50、40～80、60～100、80～140、120～180、160～220、
	200～260、240～300、280～350、330～400、380～450、430～500、
	480～560、540～620、600～700、680～800、780～900、880～1000、
	900～1200、1000～1500、1200～1600、1300～1800、1500～2100、
	（其它范围特殊设计）
流量特性	快开
调节精度	±5-10(%)
使用温度	-60～350(0C) (低于-60特殊设计)，350～550(0C)
允许泄漏量	IV级（硬密封），VI级（软密封），(GB/T4213-2008)
减压比				1.25～10（ 超过此范围特殊设计）
（阀前压力/阀后压力）

三、自力式双座调节阀订货须知：

阀 门 型 号		阀 门 名 称
公称通径(mm)	√	公称压力(Mpa)	√
压力调节范围(Mpa)		控制阀前还是阀后	√
压力设定值(Mpa)	√	介质名称	√
执行机构型式		介质工作温度	√
额定流量系数		介质状态	√
阀前最大压力	√	阀后最大压力
阀前最小压力		阀后最小压力
阀前正常压力（Mpa）		阀后正常压力（Mpa）
最大流量		液体粘度
最小流量		液体密度
正常流量		气体密度
材质：阀体		泄漏量等级要求
阀内件		（GB/T4213-2008）
工艺管道尺寸	√	耐蚀要求
法兰面距(mm) L		法兰执行标准
所 配 附 件	冷凝器、接管、配法兰、紧固件、调压棒、取压管、取压接头
